Arbeits- und Bewertungsgrundlagen
Für die Niederschrift werden folgende Regelwerke und Normen zugrunde gelegt:
DEUTSCHES INSTITUT FÜR NORMUNG (DIN):
- DIN 4150-1:2001-06: Erschütterungen im Bauwesen – Grundlagen, Vorermittlung und Messung von Schwingungsgrößen
- DIN 4150-3:2016-12: Erschütterungen im Bauwesen – Einwirkungen auf bauliche Anlagen (maßgebliche Beurteilungsgrundlage)
- DIN 45669-1:2010-09: Messung von Schwingungsimmissionen – Schwingungsmesser; Anforderungen und Prüfung
- DIN 45669-2:2012-09: Messung von Schwingungsimmissionen – Messverfahren
1.1 Grundlagen
Das untersuchte Objekt ist ein Wohngebäude (Rhönhallenstraße 6). Maßgebliche Beurteilungsgrundlage ist die DIN 4150-3:2016-12. Das Gebäude wird der Zeile 2 (Wohngebäude) zugeordnet. Der geringste Abstand zur Erschütterungsquelle beträgt — m (siehe Lageplan, Anlage).
Tabelle 1 — Anhaltswerte für die Schwinggeschwindigkeit vi zur Beurteilung kurzzeitiger Erschütterungen auf bauliche Anlagen (DIN 4150-3:2016-12)
Spalten/Zeilen ziehen · Zelltext bearbeiten · Formatierung über die Werkzeugleiste · «Speichern».
| Zeile / Spalte | Gebäudeart | Anhaltswerte für die vi in mm/s |
|---|
| Fundament Frequenzen | Oberste Decken-ebene, horizontale Frequenzen |
|---|
| 1 Hz bis 10 Hz | 10 Hz bis 50 Hz | 50 Hz bis 100 Hz* |
|---|
| 1 | Gewerblich genutzte Bauten, Industriebauten und ähnlich strukturierte Bauten | 20 | 20 bis 40 | 40 bis 50 | 40 |
| 2 | Wohngebäude und in ihrer Konstruktion und/ oder Nutzung gleichartige Bauten | 5 | 5 bis 15 | 15 bis 20 | 15 |
| 3 | Bauten, die wegen ihrer besonderen Erschütterungsempfindlichkeit nicht denen nach Zeile 1 und Zeile 2 entsprechen und besonders erhaltenswert (z. B. unter Denkmalschutz stehend) sind | 3 | 3 bis 8 | 8 bis 10 | 8 |
| * Bei Frequenzen über 100 Hz dürfen mindestens die Anhaltswerte für 100 Hz angesetzt werden. |
1.2 Erschütterungsquellen
Als Erschütterungsquellen sind im Wesentlichen Materialtransporte im Rahmen des Baustellenbetriebs sowie der Einsatz von Vibrationsgeräten zu nennen. Für das maßgebende Verdichtungsgerät wurden Erschütterungsprognosen mit GGU-VIBRATION 3 durchgeführt (Anlage 1 und 2).
1.3 Untergrund
Der Baugrund im Messbereich ist gemäß Geoportal Hessen zu bewerten (siehe Anlage 4). Erschütterungsbedingte Sackungen im Boden (ESB-Effekt) sind unter den vorliegenden Randbedingungen nicht zu erwarten.
1.4 Erschütterungsmessung
Im ausgewerteten Ereigniszeitraum vom 04.06.2026 23:55 bis 14.06.2026 17:38 wurden als höchste maßgebende Einzelereignisse 1273,91 mm/s mit 25478,24 % Normausnutzung, 472,31 mm/s mit 9446,22 % Normausnutzung sowie 383,06 mm/s mit 7661,24 % Normausnutzung registriert. Damit liegen kurzzeitige Überschreitungen der maßgebenden Anhaltswerte nach DIN 4150-3:2016-12 vor.
2. Prognose
Die rechnerische Prognose mit GGU-VIBRATION zeigt für das überwachte Gebäude eine erschütterungstechnische Beanspruchung infolge der im Nahbereich eingesetzten Verdichtungsgeräte. Maßgebend sind prognostische Werte von v_h,prog = — mm/s und v_F,prog = — mm/s bei einem Abstand von — m. Die Prognosewerte liegen unterhalb der maßgebenden Anhaltswerte nach DIN 4150-3:2016-12.
3. Prognose ./. Messbefunde
Die im ausgewerteten Ereigniszeitraum registrierten Einzelereignisse stehen mit der prognostischen Einschätzung im Einklang. Die maßgebenden Frequenzanteile lagen überwiegend im Bereich von ca. 0,3 bis 8,8 Hz. Messtechnisch konnten keine Hinweise auf eine anhaltende resonanzbedingte Aufschaukelung festgestellt werden.
4. Fazit
Auf Grundlage der Langzeitmessung vom 04.06.2026 23:55 bis 14.06.2026 17:38 sind kurzzeitige Überschreitungen der maßgebenden Anhaltswerte nach DIN 4150-3:2016-12 dokumentiert. Aus den Messdaten ist keine länger andauernde unzulässige Beanspruchung ableitbar. Maßnahmen und Kommunikation sind in Abschnitt Maßnahmen dokumentiert.
Maßnahmen / Kommunikation
Prognosezonen · Abstand — m
Anlage 3 — Fotodokumentation
FotosKlick = Block · Doppelklick = Foto/Text · Werkzeuge = Foto
Geoportal · Lageplan wird geladen…
Anlage 5 — Audit-Protokoll
Zeitpunkt | Dom. Achse | X mm/s | X-Hz | Y mm/s | Y-Hz | Z mm/s | Z-Hz | Limit | Ausnutz. |
09.06.2026 17:17:26 | Z | 163,013 | — | 759,128 | — | 1273,912 | — | 5,00 | 25478,24% |
05.06.2026 00:33:16 | Y | 423,670 | — | 472,311 | — | 318,273 | — | 5,00 | 9446,22% |
05.06.2026 01:37:09 | Z | 305,621 | — | 261,828 | — | 383,062 | — | 5,00 | 7661,24% |
12.06.2026 15:01:48 | Y | 104,719 | — | 342,303 | — | 33,699 | — | 5,00 | 6846,05% |
12.06.2026 15:02:43 | X | 260,082 | — | 190,899 | — | 4,324 | — | 5,00 | 5201,65% |
12.06.2026 15:00:36 | Z | 75,357 | — | 78,146 | — | 100,122 | — | 5,00 | 2002,44% |
09.06.2026 13:50:06 | X | 53,961 | — | 38,580 | — | 3,208 | — | 5,00 | 1079,22% |
04.06.2026 23:55:50 | Z | 2,003 | — | 1,385 | — | 45,130 | — | 5,00 | 902,60% |
09.06.2026 12:15:58 | X | 37,131 | — | 22,351 | — | 4,888 | — | 5,00 | 742,61% |
05.06.2026 00:35:54 | X | 31,969 | — | 6,051 | — | 1,090 | — | 5,00 | 639,39% |
05.06.2026 01:36:04 | X | 29,893 | — | 9,335 | — | 6,945 | — | 5,00 | 597,85% |
05.06.2026 01:37:30 | Z | 9,331 | — | 6,434 | — | 28,012 | — | 5,00 | 560,23% |
12.06.2026 12:22:53 | Y | 12,452 | — | 18,302 | — | 2,108 | — | 5,00 | 366,05% |
08.06.2026 19:07:56 | Y | 12,612 | — | 14,969 | — | 4,905 | — | 5,00 | 299,37% |
12.06.2026 15:00:08 | X | 14,870 | — | 8,292 | — | 3,634 | — | 5,00 | 297,39% |
Anlage 6 — Zusammenfassung

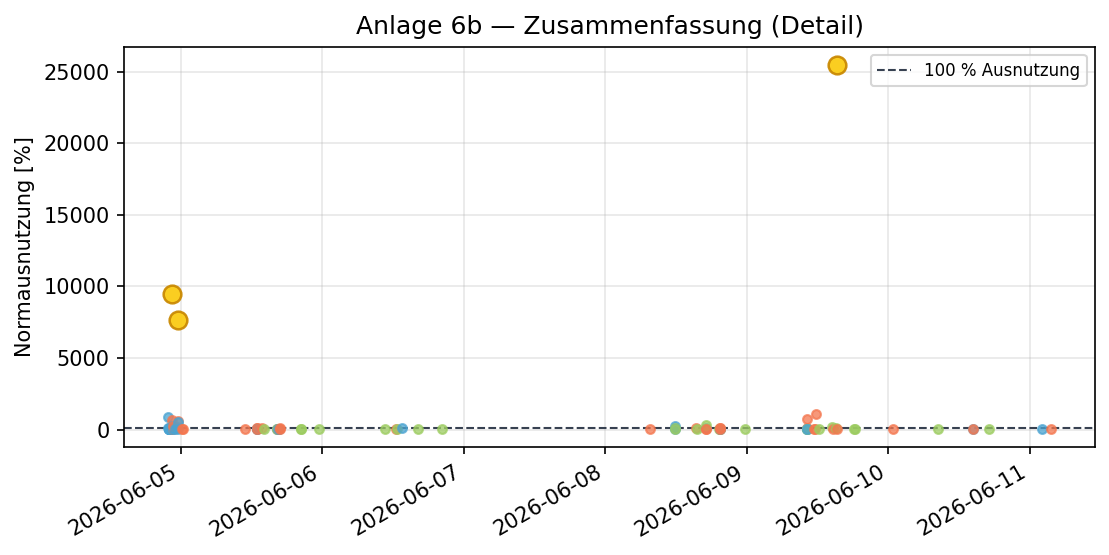

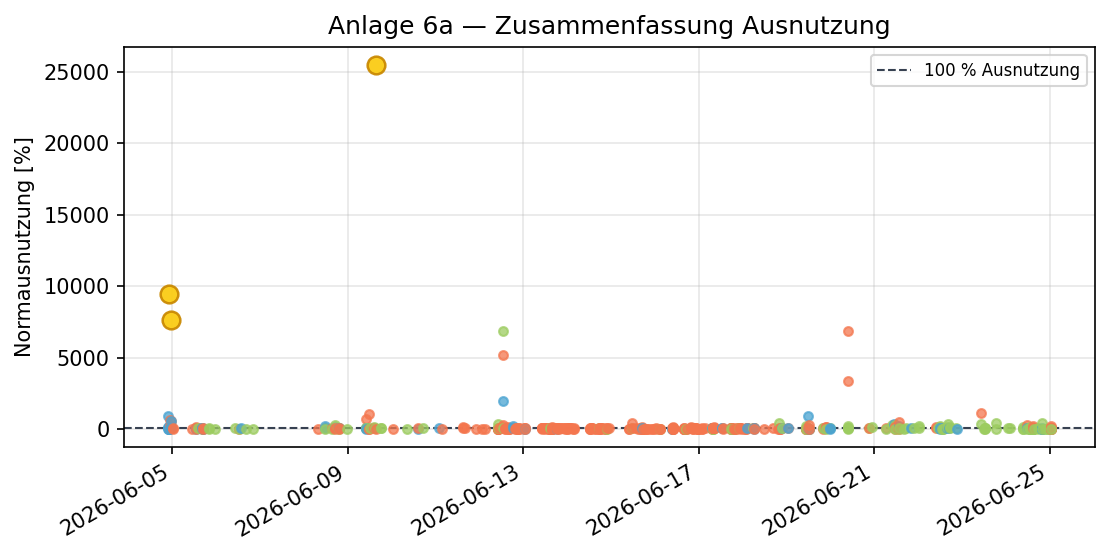

Ausnutzung Norm
DetailausschnittAnlage 7 — Frequenzanalyse

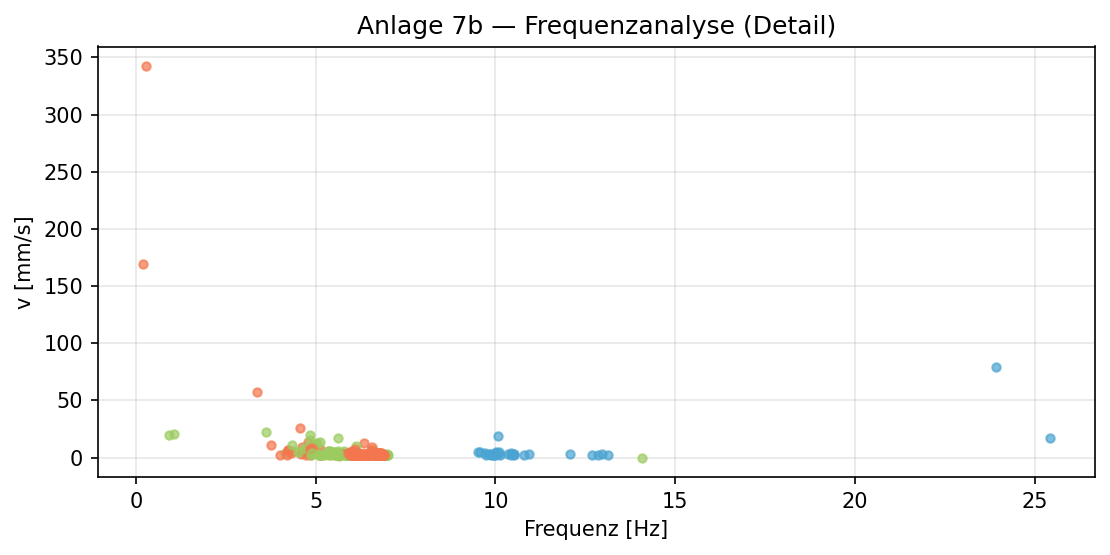

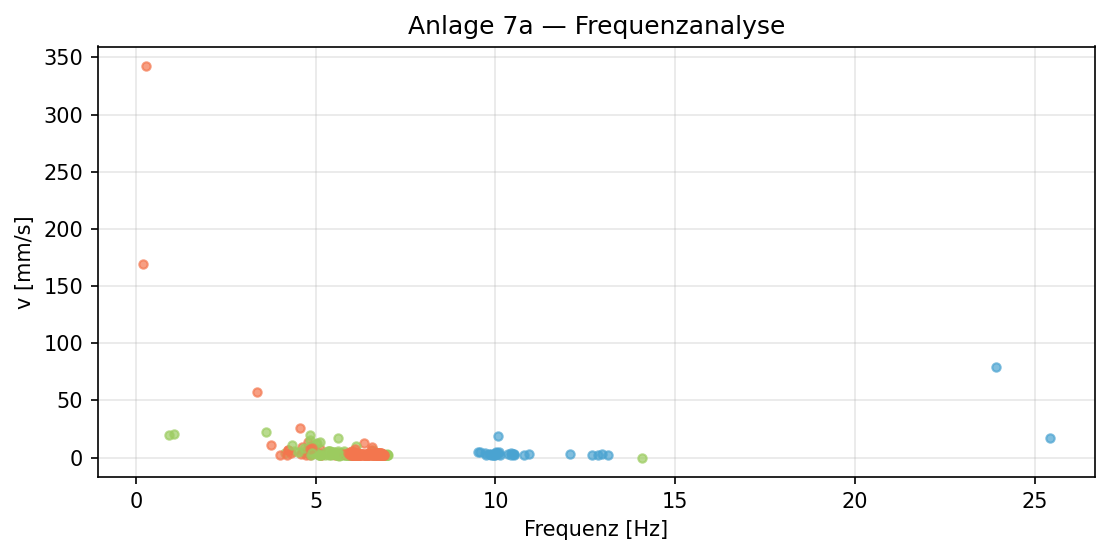

Frequenzverteilung
Detail · DIN 4150-3Anlage 8 — Einzelereignisprotokoll E1
Anlage 9 — Einzelereignisprotokoll E2
Anlage 10 — Einzelereignisprotokoll E3
