Projekt «Ortslage Hafenlohr, Brückenbau BA 2» · «Erschütterungsmessung 97840 Hafenlohr, Hauptstraße 15» · Stand 16.06.2026
Objekt | | Auswertung bis | |
Projekt | | Trigger [mm/s] | |
Stand | | Abstand [m] | |
Status | | Berichtstyp | |
Auswertung von | | Workflow | |
| Ereignisse 4 | Max. Ausnutzung 11476.26% | Sync 16.06.2026 12:07:16 | Typ Überschreitung |
Arbeits- und Bewertungsgrundlagen
Für die Niederschrift werden folgende Regelwerke und Normen zugrunde gelegt:
DEUTSCHES INSTITUT FÜR NORMUNG (DIN):
- DIN 4150-1:2001-06: Erschütterungen im Bauwesen – Grundlagen, Vorermittlung und Messung von Schwingungsgrößen
- DIN 4150-3:2016-12: Erschütterungen im Bauwesen – Einwirkungen auf bauliche Anlagen (maßgebliche Beurteilungsgrundlage)
- DIN 45669-1:2010-09: Messung von Schwingungsimmissionen – Schwingungsmesser; Anforderungen und Prüfung
- DIN 45669-2:2012-09: Messung von Schwingungsimmissionen – Messverfahren
Projekt «Ortslage Hafenlohr, Brückenbau BA 2» · «Erschütterungsmessung 97840 Hafenlohr, Hauptstraße 15» · Stand 16.06.2026
Projekt «Ortslage Hafenlohr, Brückenbau BA 2» · «Erschütterungsmessung 97840 Hafenlohr, Hauptstraße 15» · Stand 16.06.2026
1.1 Grundlagen

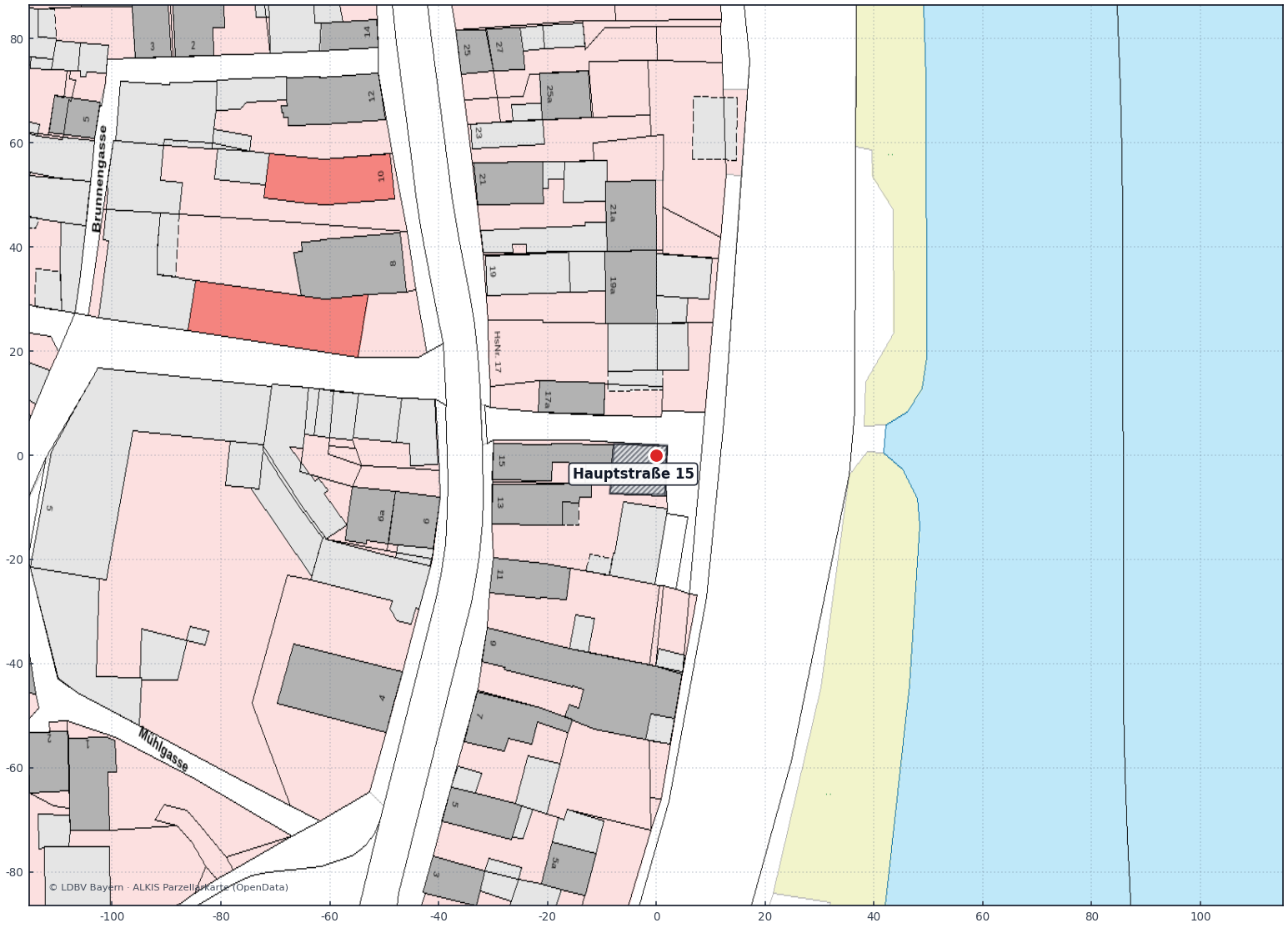

Das untersuchte Objekt ist ein Wohngebäude (97840 Hafenlohr, Hauptstraße 15). Maßgebliche Beurteilungsgrundlage ist die DIN 4150-3:2016-12. Das Gebäude wird der Zeile 2 (Wohngebäude) zugeordnet. Der geringste Abstand zur Erschütterungsquelle beträgt — m (siehe Lageplan, Anlage).
Tabelle 1 — Anhaltswerte für die Schwinggeschwindigkeit vi zur Beurteilung kurzzeitiger Erschütterungen auf bauliche Anlagen (DIN 4150-3:2016-12)
Spalten/Zeilen ziehen · Zelltext bearbeiten · Formatierung über die Werkzeugleiste · «Speichern».
| Zeile / Spalte | Gebäudeart | Anhaltswerte für die vi in mm/s |
|---|
| Fundament Frequenzen | Oberste Decken-ebene, horizontale Frequenzen |
|---|
| 1 Hz bis 10 Hz | 10 Hz bis 50 Hz | 50 Hz bis 100 Hz* |
|---|
| 1 | Gewerblich genutzte Bauten, Industriebauten und ähnlich strukturierte Bauten | 20 | 20 bis 40 | 40 bis 50 | 40 |
| 2 | Wohngebäude und in ihrer Konstruktion und/ oder Nutzung gleichartige Bauten | 5 | 5 bis 15 | 15 bis 20 | 15 |
| 3 | Bauten, die wegen ihrer besonderen Erschütterungsempfindlichkeit nicht denen nach Zeile 1 und Zeile 2 entsprechen und besonders erhaltenswert (z. B. unter Denkmalschutz stehend) sind | 3 | 3 bis 8 | 8 bis 10 | 8 |
| * Bei Frequenzen über 100 Hz dürfen mindestens die Anhaltswerte für 100 Hz angesetzt werden. |
Projekt «Ortslage Hafenlohr, Brückenbau BA 2» · «Erschütterungsmessung 97840 Hafenlohr, Hauptstraße 15» · Stand 16.06.2026
1.2 Erschütterungsquellen
Als Erschütterungsquellen sind im Wesentlichen Materialtransporte im Rahmen des Baustellenbetriebs sowie der Einsatz von Vibrationsgeräten zu nennen. Für das maßgebende Verdichtungsgerät wurden Erschütterungsprognosen nach IGBE Heft 61 (K-Wert-Verfahren, Tab. 9.1–9.5) durchgeführt (Anlage 1 — IGBE-Prognose, Anlage 2 — Prognosebereich).
1.3 Untergrund
Der Baugrund im Messbereich ist gemäß Geoportal Hessen zu bewerten (siehe Anlage 4). Erschütterungsbedingte Sackungen im Boden (ESB-Effekt) sind unter den vorliegenden Randbedingungen nicht zu erwarten.
Projekt «Ortslage Hafenlohr, Brückenbau BA 2» · «Erschütterungsmessung 97840 Hafenlohr, Hauptstraße 15» · Stand 16.06.2026
1.4 Erschütterungsmessung
Im ausgewerteten Ereigniszeitraum vom 30.05.2026 15:06 bis 14.06.2026 17:48 wurden als höchste maßgebende Einzelereignisse 573,81 mm/s mit 11476,26 % Normausnutzung, 3,27 mm/s mit 65,38 % Normausnutzung sowie 2,60 mm/s mit 52,01 % Normausnutzung registriert. Damit liegen kurzzeitige Überschreitungen der maßgebenden Anhaltswerte nach DIN 4150-3:2016-12 vor.
2. Prognose
Die rechnerische Prognose nach IGBE Heft 61 zeigt für das überwachte Gebäude eine erschütterungstechnische Beanspruchung infolge der im Nahbereich eingesetzten Verdichtungsgeräte. Maßgebend sind prognostische Werte von v_h,prog = — mm/s und v_F,prog = — mm/s bei einem Abstand von — m. Die Prognosewerte liegen unterhalb der maßgebenden Anhaltswerte nach DIN 4150-3:2016-12.
Projekt «Ortslage Hafenlohr, Brückenbau BA 2» · «Erschütterungsmessung 97840 Hafenlohr, Hauptstraße 15» · Stand 16.06.2026
Projekt «Ortslage Hafenlohr, Brückenbau BA 2» · «Erschütterungsmessung 97840 Hafenlohr, Hauptstraße 15» · Stand 16.06.2026
3. Prognose ./. Messbefunde
Die im ausgewerteten Ereigniszeitraum registrierten Einzelereignisse stehen mit der prognostischen Einschätzung im Einklang. Die maßgebenden Frequenzanteile lagen überwiegend im Bereich von ca. 0,6 bis 40,0 Hz. Messtechnisch konnten keine Hinweise auf eine anhaltende resonanzbedingte Aufschaukelung festgestellt werden.
Projekt «Ortslage Hafenlohr, Brückenbau BA 2» · «Erschütterungsmessung 97840 Hafenlohr, Hauptstraße 15» · Stand 16.06.2026
4. Fazit
Auf Grundlage der Langzeitmessung vom 30.05.2026 15:06 bis 14.06.2026 17:48 sind kurzzeitige Überschreitungen der maßgebenden Anhaltswerte nach DIN 4150-3:2016-12 dokumentiert. Aus den Messdaten ist keine länger andauernde unzulässige Beanspruchung ableitbar. Maßnahmen und Kommunikation sind in Abschnitt Maßnahmen dokumentiert.
Maßnahmen / Kommunikation
Projekt «Ortslage Hafenlohr, Brückenbau BA 2» · «Erschütterungsmessung 97840 Hafenlohr, Hauptstraße 15» · Stand 16.06.2026
Prognosezonen · Abstand — m
Projekt «Ortslage Hafenlohr, Brückenbau BA 2» · «Erschütterungsmessung 97840 Hafenlohr, Hauptstraße 15» · Stand 16.06.2026
Anlage 3 — Fotodokumentation
FotosKlick = Block · Doppelklick = Foto/Text · Werkzeuge = Foto
Projekt «Ortslage Hafenlohr, Brückenbau BA 2» · «Erschütterungsmessung 97840 Hafenlohr, Hauptstraße 15» · Stand 16.06.2026
Projekt «Ortslage Hafenlohr, Brückenbau BA 2» · «Erschütterungsmessung 97840 Hafenlohr, Hauptstraße 15» · Stand 16.06.2026
Anlage 5 — Audit-Protokoll
Zeitpunkt | Dom. Achse | X mm/s | X-Hz | Y mm/s | Y-Hz | Z mm/s | Z-Hz | Limit | Ausnutz. |
30.05.2026 15:06:44 | Z | 293,567 | — | 263,939 | — | 573,813 | — | 5,00 | 11476,26% |
14.06.2026 17:48:21 | Z | 1,413 | — | 0,780 | — | 3,269 | — | 5,00 | 65,38% |
14.06.2026 17:47:43 | Z | 0,984 | — | 0,831 | — | 2,600 | — | 5,00 | 52,01% |
30.05.2026 15:08:11 | X | 0,092 | — | 0,054 | — | 0,037 | — | 12,50 | 0,74% |
Projekt «Ortslage Hafenlohr, Brückenbau BA 2» · «Erschütterungsmessung 97840 Hafenlohr, Hauptstraße 15» · Stand 16.06.2026

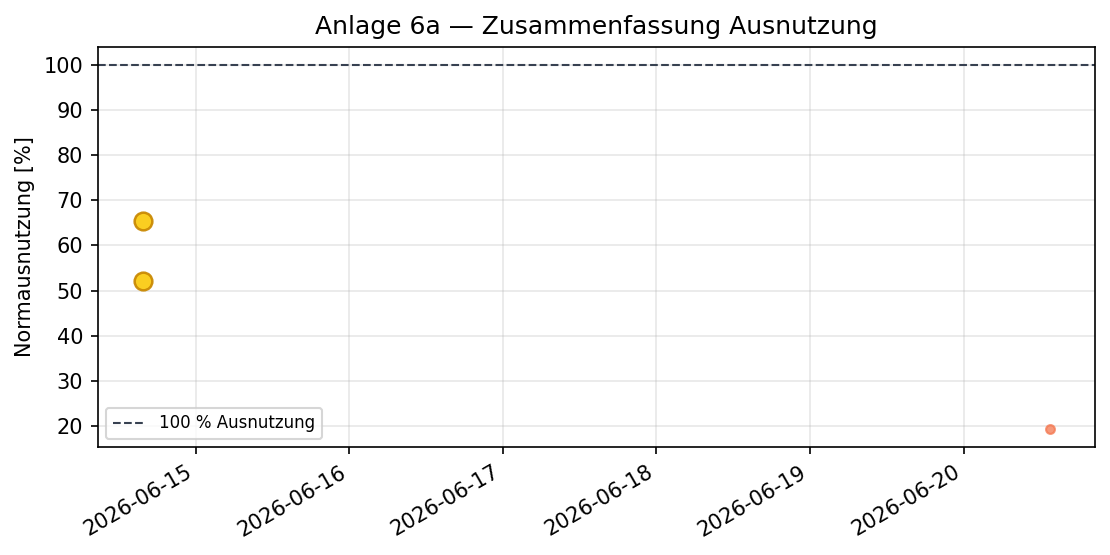

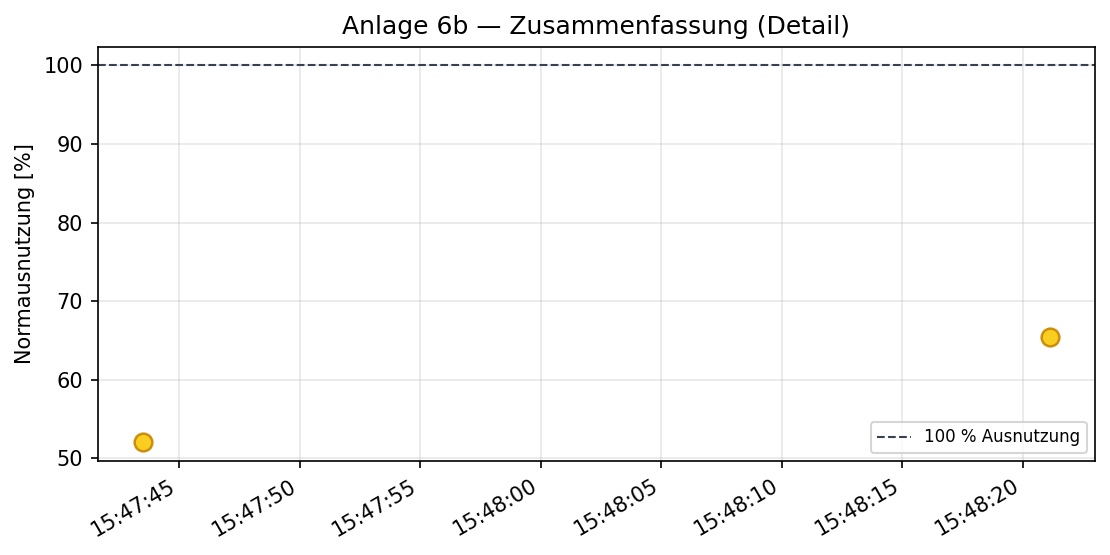

Anlage 6 — Zusammenfassung
Ausnutzung Norm
DetailausschnittProjekt «Ortslage Hafenlohr, Brückenbau BA 2» · «Erschütterungsmessung 97840 Hafenlohr, Hauptstraße 15» · Stand 16.06.2026

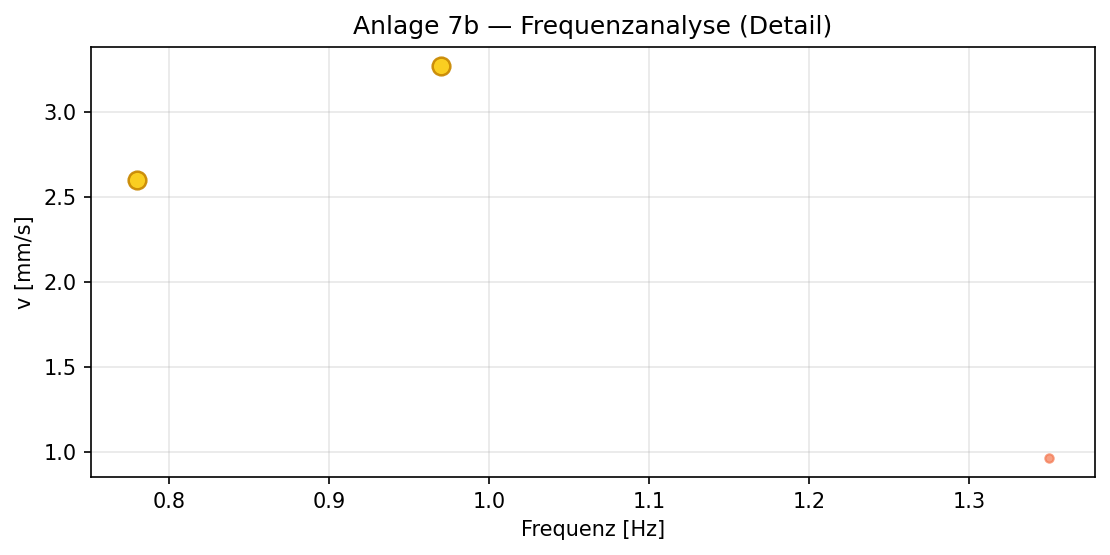

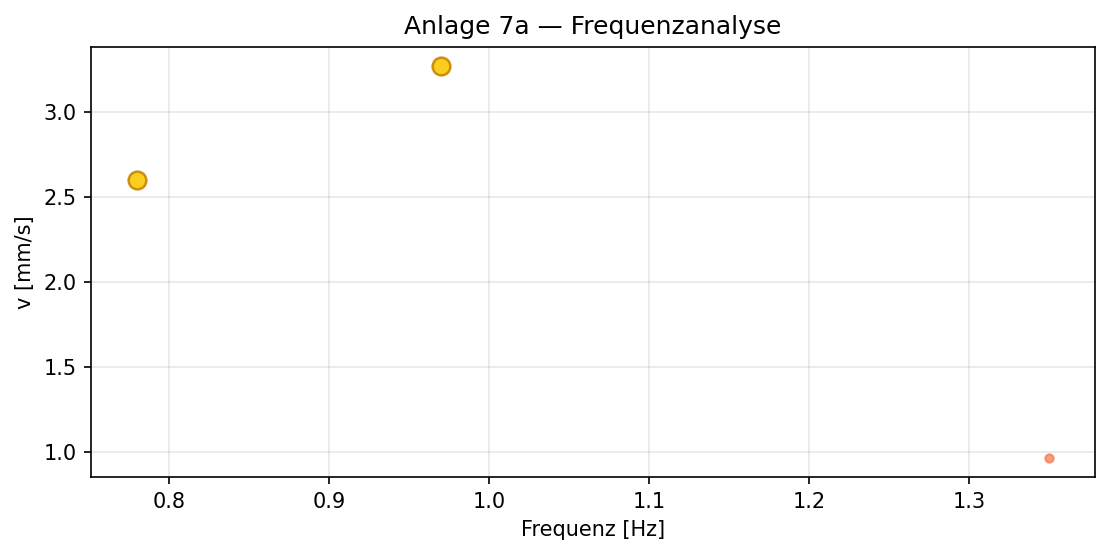

Anlage 7 — Frequenzanalyse
Frequenzverteilung
Detail · DIN 4150-3Projekt «Ortslage Hafenlohr, Brückenbau BA 2» · «Erschütterungsmessung 97840 Hafenlohr, Hauptstraße 15» · Stand 16.06.2026
Anlage 8 — Einzelereignisprotokoll E1
2496-HF15-30052026-150644
Projekt «Ortslage Hafenlohr, Brückenbau BA 2» · «Erschütterungsmessung 97840 Hafenlohr, Hauptstraße 15» · Stand 16.06.2026
Anlage 9 — Einzelereignisprotokoll E2
2496-HF15-14062026-174821
Projekt «Ortslage Hafenlohr, Brückenbau BA 2» · «Erschütterungsmessung 97840 Hafenlohr, Hauptstraße 15» · Stand 16.06.2026
Anlage 10 — Einzelereignisprotokoll E3
2496-HF15-14062026-174743
